지진 규모와 진도(리히터 규모/수정 메르켈리 진도)

지진의 크기를 나타내는 척도로 사용되는 규모와 진도에 대해서 알아본다. 대부분의 내용은 한국지질자원연구원의 지진연구센터 홈페이지의 내용을 참고하였다.

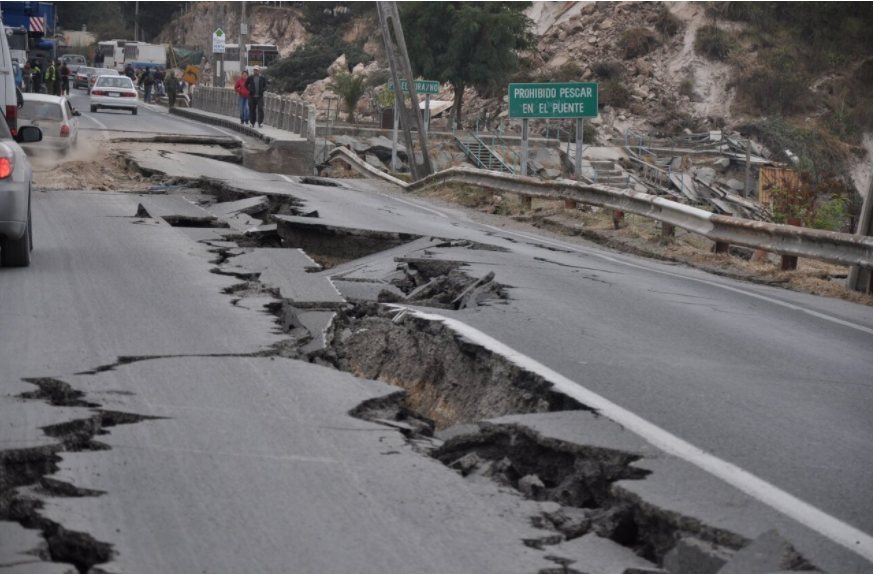

지진으로 갈라진 도로

지진 규모

규모는 지진 발생 시 방출되는 에너지의 양을 나타낸다. 지진파 기록으로 직접적인 신호의 크기를 측정하여 지진의 크기를 가늠한다. 1932년 미국의 지진학자 찰스 리히터는 캘리포니아 지역에서 발생한 지진들을 측정하여 그 규모의 척도를 처음으로 창안했는데 이를 리히터 규모라고 한다. 리히터 규모는 로그 값을 단위로 사용하는데, 이는 규모가 6인 지진의 진폭은 규모가 5인 지진의 진폭의 10배만큼 크다는 것을 의미한다.



리히터 규모와 폭약(TNT)과의 관계

1.0 : TNT 480g

2.0 : TNT 15kg

3.0 : TNT 480kg

4.0 : TNT 15t

5.0 : TNT 480t

6.0 : TNT 15kt

7.0 : TNT 480kt

8.0 : TNT 15Mt

9.0 : TNT 480Mt

10.0 : TNT 15Gt

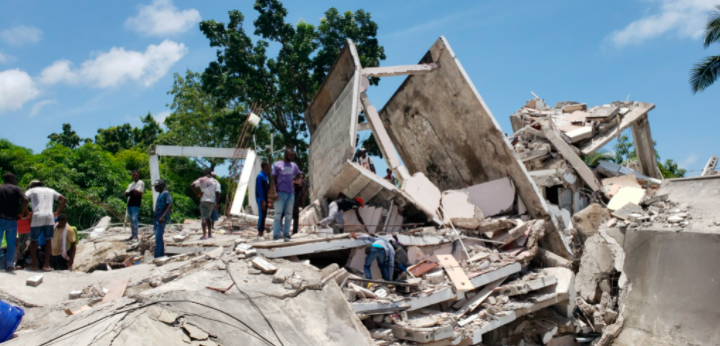

아이티에서 발생한 지진

진도

진도는 관측된 영향, 특히 피해의 정도에 따라 결정되는 지진의 크기 척도이다. 발생한 지진에 대해 일반적으로 진앙으로부터 멀어질수록 진도는 감소하지만, 지역의 기반암과 표층의 성질에도 커다란 영향을 받는다. 관측 값들을 모아서 동일한 진도 값을 따라 선을 그려 등진도선도를 만들 수 있으며, 서로 다른 진도를 나타내는 여러 지역에 대하여 등진도선도를 작성하면 진앙의 위치를 결정할 수 있다.



수정 메르켈리 진도 계급

• I : 거의 대부분의 사람은 지진을 느낄 수 없다.
• II : 조용한 상태나, 건물 위층에 있는 소수의 사람들만 느낄 수 있다.
• III : 실내, 특히 건물 위층에 있는 사람들은 꽤 느낄 수 있다. 하지만 대부분의 사람들은 지진인 줄 알아차릴 수 없다. 정지하고 있는 차가 약간씩 흔들린다. 트럭이 지나가는 정도와 비슷한 진동으로 느낀다.
• IV : 실내에 많은 사람들이 지진을 느끼며, 낮에는 밖에 있는 사람 중 소수가 느낄 수 있다. 밤에는 일부 사람들이 잠에 깨기도 한다. 접시, 창문, 문 등이 흔들린다. 벽에는 부딪치는 소리가 난다. 대형 트럭이 옆에 지나가는 것과 같은 진동으로 느껴진다. 정지하고 있는 차가 흔들리는 것이 눈에 띈다.
• V : 거의 모든 사람들이 진동을 느끼며 지진으로 인지한다. 일부 접시나 창문은 깨지기도 한다. 불안정한 물체가 넘어진다. 진자시계가 작동을 멈춘다.
• VI : 모든 사람이 진동을 느낀다. 일부 무거운 가구들이 움직인다. 벽에서 석회가루들이 떨어지기도 한다. 약간의 피해를 입기 시작한다.
• VII : 면진을 제대로 설계하고 구축된 건축물은 거의 피해를 입지 않는다. 보통의 잘 지어진 건물에선 약간의 피해를 입는다. 부실한 건물에선 상당한 피해를 입는다. 일부 굴뚝이 부러지는 피해를 입는다.
• VIII : 지진에 주의 깊게 설계된 건물도 약간의 피해를 입는다. 보통의 잘 지어진 건물에서는 일부 붕괴와 같은 구조적 피해를 입는다. 부실한 건물에서는 심각한 피해를 입는다. 공장 굴뚝, 기둥, 장식물, 벽 등이 무너진다. 무거운 가구가 쓰러진다.
• IX : 지진에 주의깊게 설계된 건물도 상당한 피해를 입는다. 보통의 잘 지어진 건물에서도 배관이 수직으로 튀어나올 정도이다. 건물이 부분 붕괴와 같은 실질적 피해를 입는다. 건물의 기초가 움직인다. 액상화 현상이 일어난다.
• X : 지진에 주의깊게 설계된 목재 건축물이 붕괴한다. 석조 건물에서도 대부분의 골조와 벽돌이 기초째 붕괴된다. 철로가 휘어진다.
• XI : 거의 대부분의 건물이 붕괴된다. 다리가 파괴된다. 땅에 넓은 균열이 생긴다. 지하에 매설한 배관들은 완전히 파괴된다. 토양이 부드러운 지형에선 산사태가 일어난다. 철로가 심각하게 휘어진다.
• XII : 모든 것이 피해를 입는다. 땅에 물결치는 것이 보인다. 지표면이 심각하게 뒤틀린다. 지상의 물체가 공중으로 튀어 오른다.
